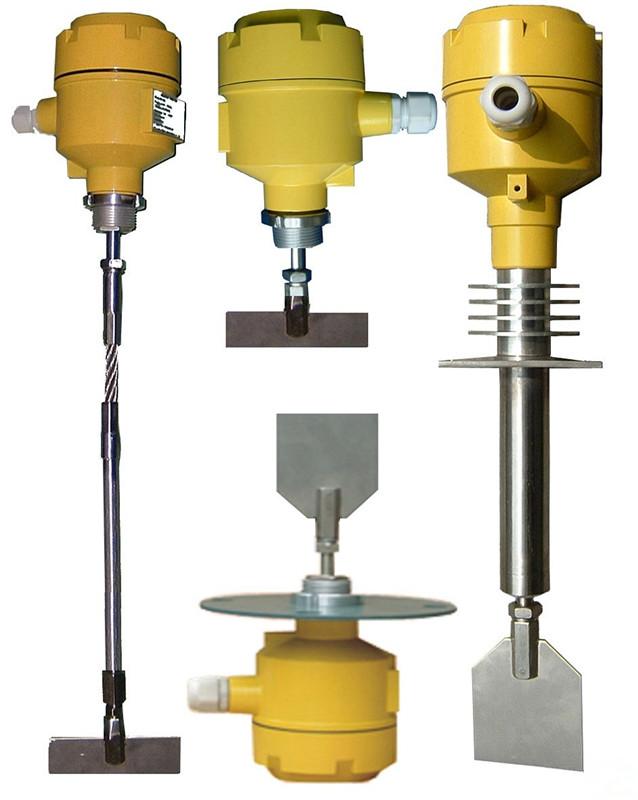

UZK-II,3EXL-11、:RZ-30、:RZ-30,RZ-31,RZ-32、RZ-33、 阻旋料位器

概述

          本阻旋式料位控制器之叶片是利用传动轴与离合相接，在未接触物料时.马达保持正常运转，当叶片接触物料时，马达会停止转运.机构会同时输出一电信号而测出料位高度或料仓堵塞信号.

工作原理

    本阻旋式料位控制器是采用同步微电机经减速后.带动检测叶片以每分钟1转的转速旋转。当被测物料的料位上升使叶片的转动受到阻碍时，检测机构便围绕主轴产生旋转位移。此位移首先使一个橄动开关动作，发出有料位信号。随后另一个微动开关动作.切断电机电谭使其停转。只要此料位不变这种状态便一直保持下去.当料位下降检侧叶片失去阻挡时.检测机构便依靠弹簧拉力使其恢复原始状态.首先一个橄动开关动作，接通电机电源使其旋转随后另一个微动开关动作发出无料倍号.只要没有物料阻挡检测叶片的转动，此种状态也将一直保持下去.

特性

    全封闭性，屋外亦可使用;

    独特的油封设计可防止粉尘沿轴渗入:

    扭力稳定可靠.且扭力大小可调整;

    轻巧.安装容易;

    叶片承受过重的负荷，马达回转机构会自动打汤.保证不受损坏;

    不必从料仓上整体拆除，即可轻易的检查维修内部零组件;

    小型开关系列扭力不适用于小料仓检测小比重物料。

接线方式

    本机为内部接线柱接线。

.技术参教

    叶片转速:1转/分

    环填温度:-40℃一+80℃

    供电电源:AC220V 50Hz

    耗电功幸:<3W

    输出:开关信号，常开:1常闭:，

    接点容量:AC220V 3A, 220V 5A

    物料温度:-30t-+250t

    安装方式:G1 1/2管螺纹:法兰连接

适用场所

    适用于化学塑料、制药、饲料、水泥、粮食、面粉、电力、化工粉料等工矿使用。

阻旋式料位检测器、阻旋料位开关、料位开关、UZK-II、阻旋料位器。
